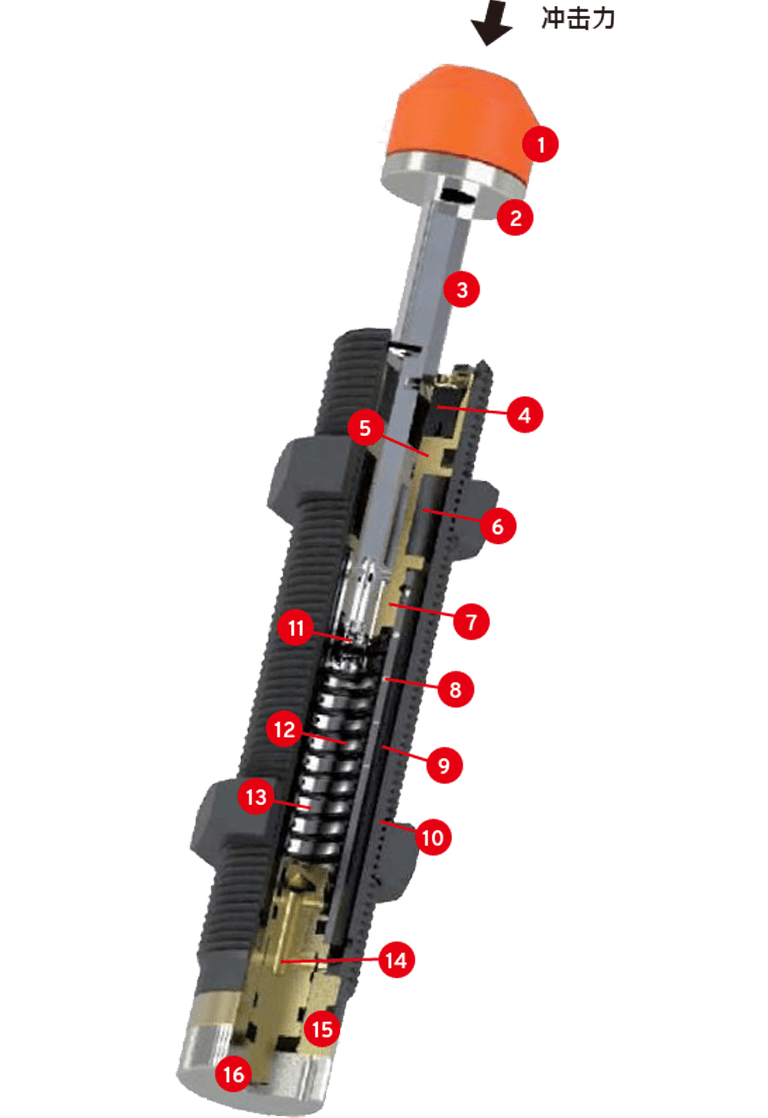

此圖是一個典型的油壓緩沖器結構，當撞擊頭受到外力沖擊時，將帶動活塞桿推動活塞擠壓內管里的液壓油，液壓油受壓后將由內管上特殊設計的排油孔流出，同時流入蓄壓系統，在液壓油流動過程中緩沖器產生曲線阻尼效果，能夠平穩的線性減速直至停止，此時外界的動能已轉換為緩沖器的熱能，再由熱量散發到空氣中，實現能量的循環。當外力消失時，復歸彈簧將活塞桿復歸至始點位置，等待下次的動作。依此原理，油壓緩沖器將能把移動中的物體平穩有效的停止。



1消音套     2受撞頭    3活塞桿    4油封    5軸承    6蓄壓棉    7活塞    8排油孔    9內管    10外管    11逆止閥    12復歸彈簧    13液壓油    14調整栓    15調整套    16調整旋鈕
